kabelgebundene Gateways

Mit Kabel verbundene Gateways spielen ihre Stärken im schwierigen Umfeld bei hohen Datenraten aus. Abhängig vom Bussystem können bis zu 16 Gateways mit bis zu 192 Sensoren in einem Strang angebunden werden. Das Kabel führt sowohl die Busleitung als auch die Energieversorgung.

Unten finden Sie einen Auszug aus unserem Sortiment. Das passende Gerät ist nicht dabei? Sprechen Sie uns gerne an.

Kontakt aufnehmen

Folgende Bussysteme stehen zur Zeit zur Verfügung:

CAN- Bus
Modbus
KNX kompatibel

Spannungsversorgung:

Industrial Line: Weitbereichseingang mit 9V_dc - 36V_dc
Value Line: 9V_dc - 14V_dc

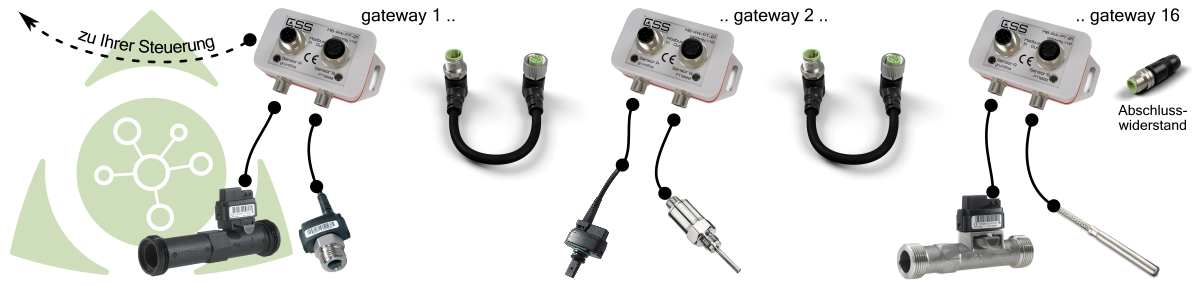

Industrial Line - für industrielle Anwendungen

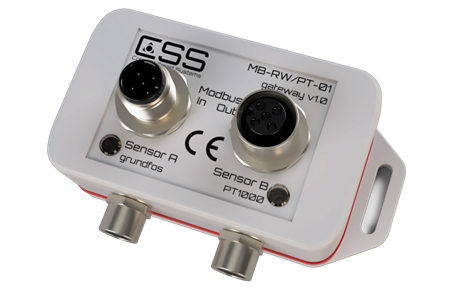

MB-RW/PT-01

Dieser Typ Gateway bindet bis zu zwei Sensoren an Ihren Bus an. Es stehten Varianten für alle Grundfos Direktsensoren sowie PT100(0) Temperaturfühler zur Auswahl.

Er verfügt über je einen Bus Ein- und Ausgang im M12 Steckersystem. Je Sensor steht eine M8 Buchse zur Verfügung. Eine zweifarbige LED gibt Auskunft über den Geräte- oder jeweiligen Sensorstatus.

Die Adressvergabe erfolgt bei diesem Gerät über einen Magnetschalter. Dadurch kann die Adresse das Geräte im Bus ohne Öffnen des Gerätes durchgeführt werden.

Der IP-Schutz ist IP68.

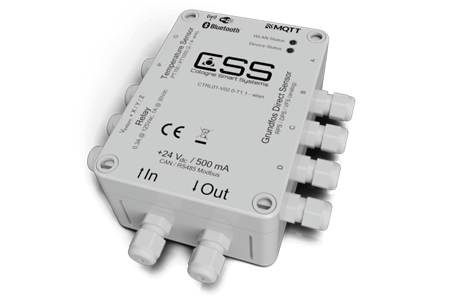

CTRL01-T1-CAN

Dieses Gateway oder Controller bindet bis zu sechs Sensoren sowie drei potentialfreie Schließer an Ihren Bus an. Es können bis zu vier Grundfos Direktsensoren sowie zwei PT100(0) Temperaturfühler angeschlossen werden.

Drei potentialfreie Kontakte arbeiten bis zu 24V_dc oder 24V_ac

Die bis zu zehn Leitungen werden über Verschraubungen ins Gehäuse eingeführt.

Die Adressvergabe erfolgt bei diesem Gerät über einen Dip-Switch im Inneren des Gerätes. Die Terminierung findet ebenfalls auf diesem Wege statt.

Der IP-Schutz ist IP68 (bei bestückten Verschraubungen). Eine Wandbefestigung findet unterhalb des Deckels, außerhalb des Gehäuseinneren statt.

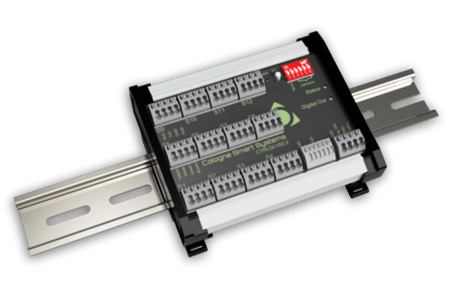

CTRL01-T2-CAN

Dieses Gateway oder Controller bindet bis zu zwölf Grundfos Direktsensoren an Ihren Bus an.

Ein digitaler Ausgang arbeitet bis zu 24V_dcund ist zur Ansteuerung eines Koppelrelais gedacht.

Die Adressvergabe erfolgt bei diesem Gerät über einen Dip-Switch, die Terminierung findet ebenfalls auf diesem Wege statt.

Zusätzlich kann eine Funktionserdung der Sensormasse (Verbindung über Erdungsschuh zur DIN-Schiene) über einen DIP-Switch aktiviert werden.

Das Gerät wird im Inneren eines Schaltschranks auf einer 35mm DIN-Schine montiert.

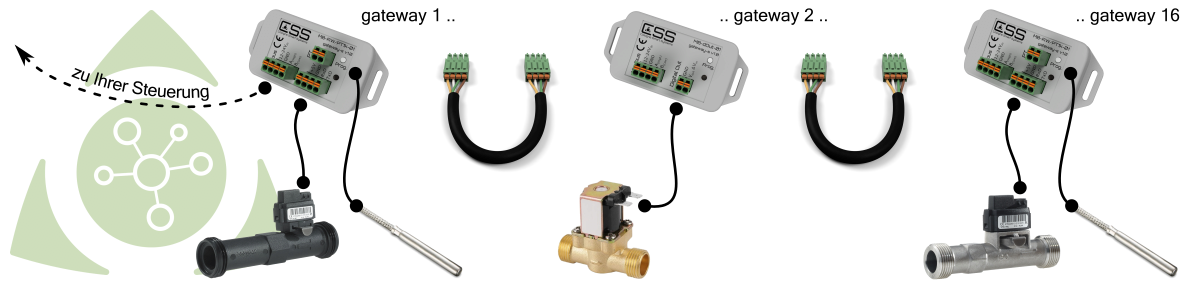

Value Line - für die Gebäudetechnik
